應用案例
本專案採用R2868火焰感知器檢測火源，透過新唐 NuMaker-IoT-M487 優異的運算性能與聯網能力，將數據即時上傳 IDEAS Chain 雲端數據平台，設定並觸發警報。R2868火焰感知器利用光電效應判別火焰中特有的紫外線波段，有別於傳統煙霧偵測器，這種方式能夠立即地判別火源，而且靈敏度非常高。本專案非常適合預防電線走火、電池爆炸等，可以在第一時間發出警報，讓使用者提早發現降低意外發生時的嚴重性，並且提高空間的安全性。
使用材料
- 新唐科技NuMaker-IoT-M487物聯網開發板
- R2868火焰感測器
- MC34063可調高壓升壓模組
- 麵包板
- 單芯線一些
- 杜邦線與雙邊長杜邦排針一些
- 電阻一些
- NPN雙極性電晶體
- 9V電池與電池扣
- 固緯GDM-350B數位電表
- 調整棒
- 測試用安全火源

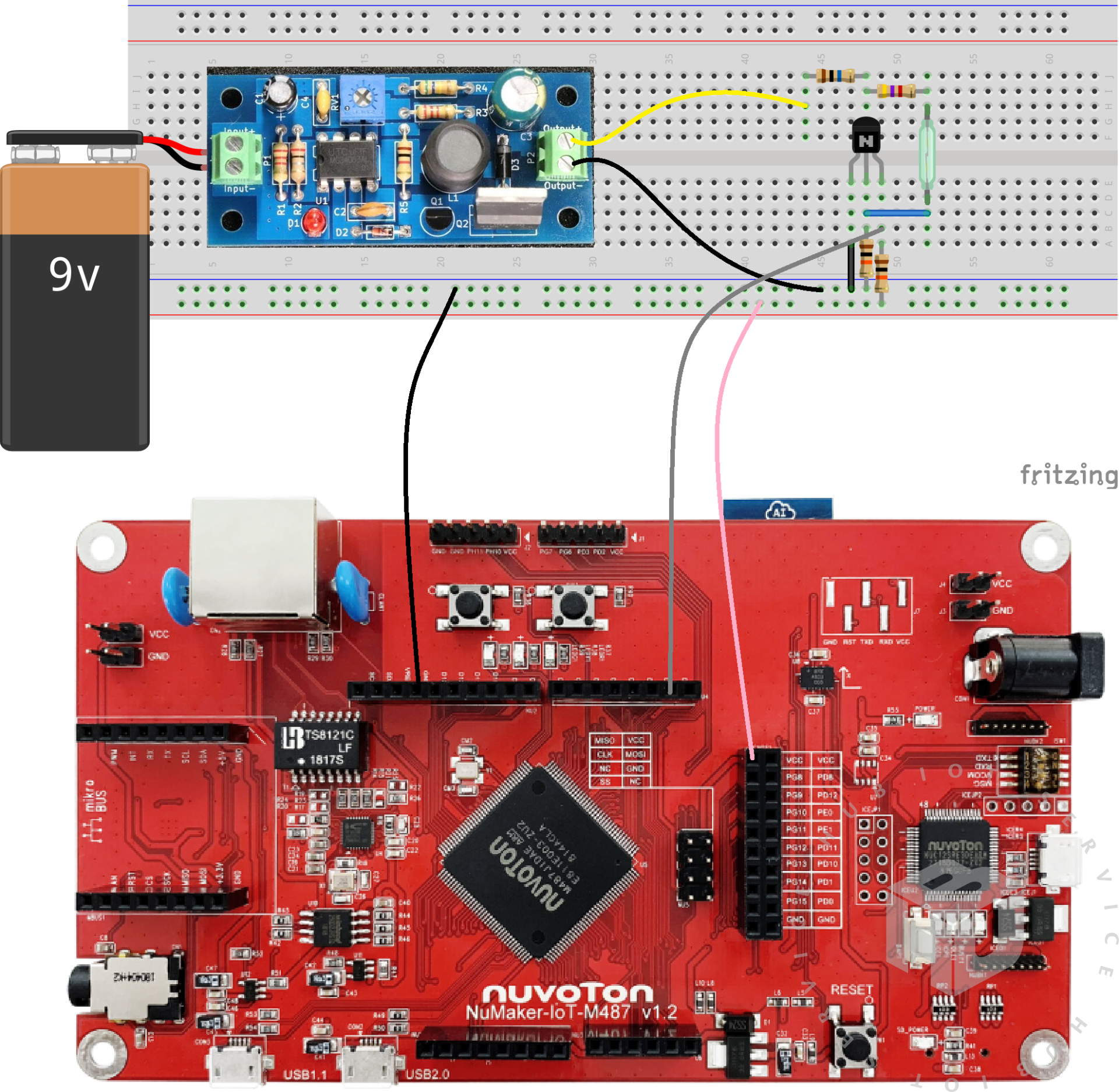

接線圖

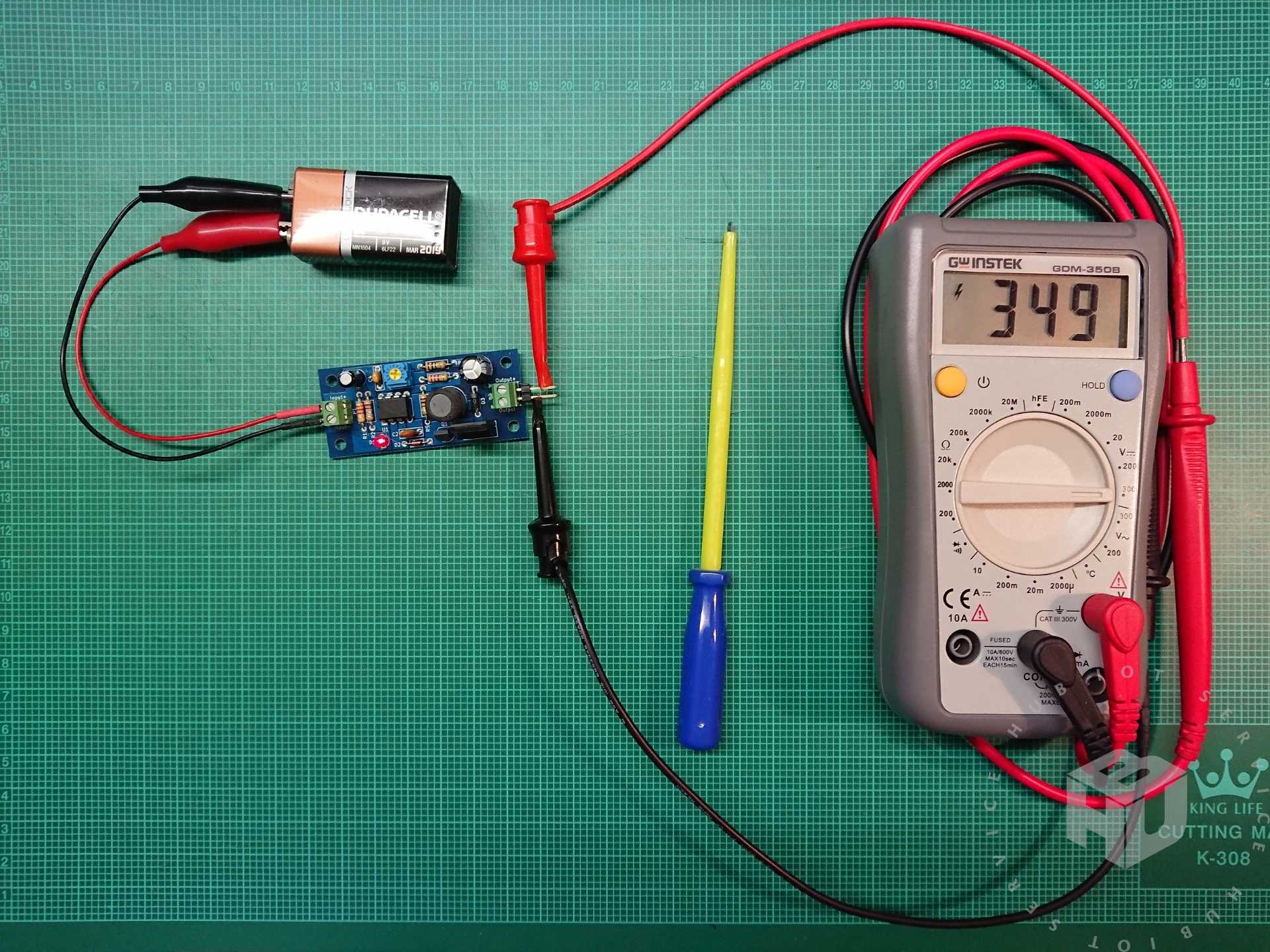

在接線以前，我們要先確認升壓模組的輸出電壓是否有在325V ± 25V的範圍之內。
成果展示

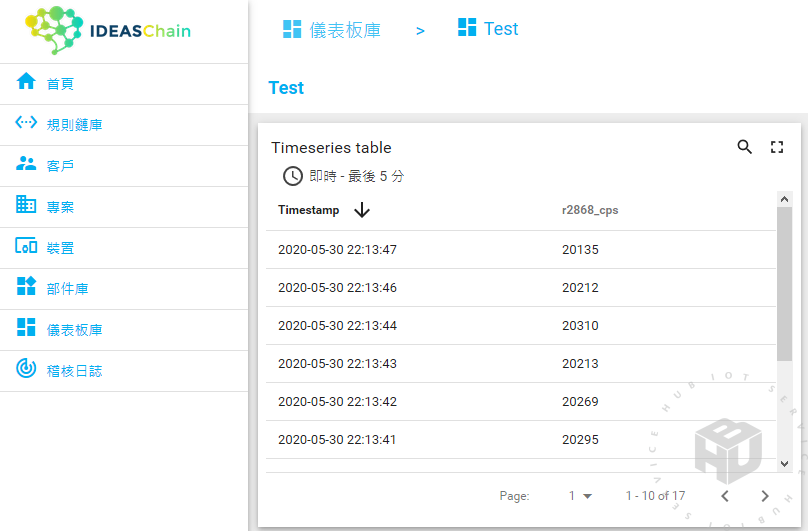

我們可以將裝置放在室內角落，並在室內任意位置點燃火源。可以在IDEAS Chain雲端數據平台上觀察到數值變化。
